Você afia um cilindro úmido ou seco?

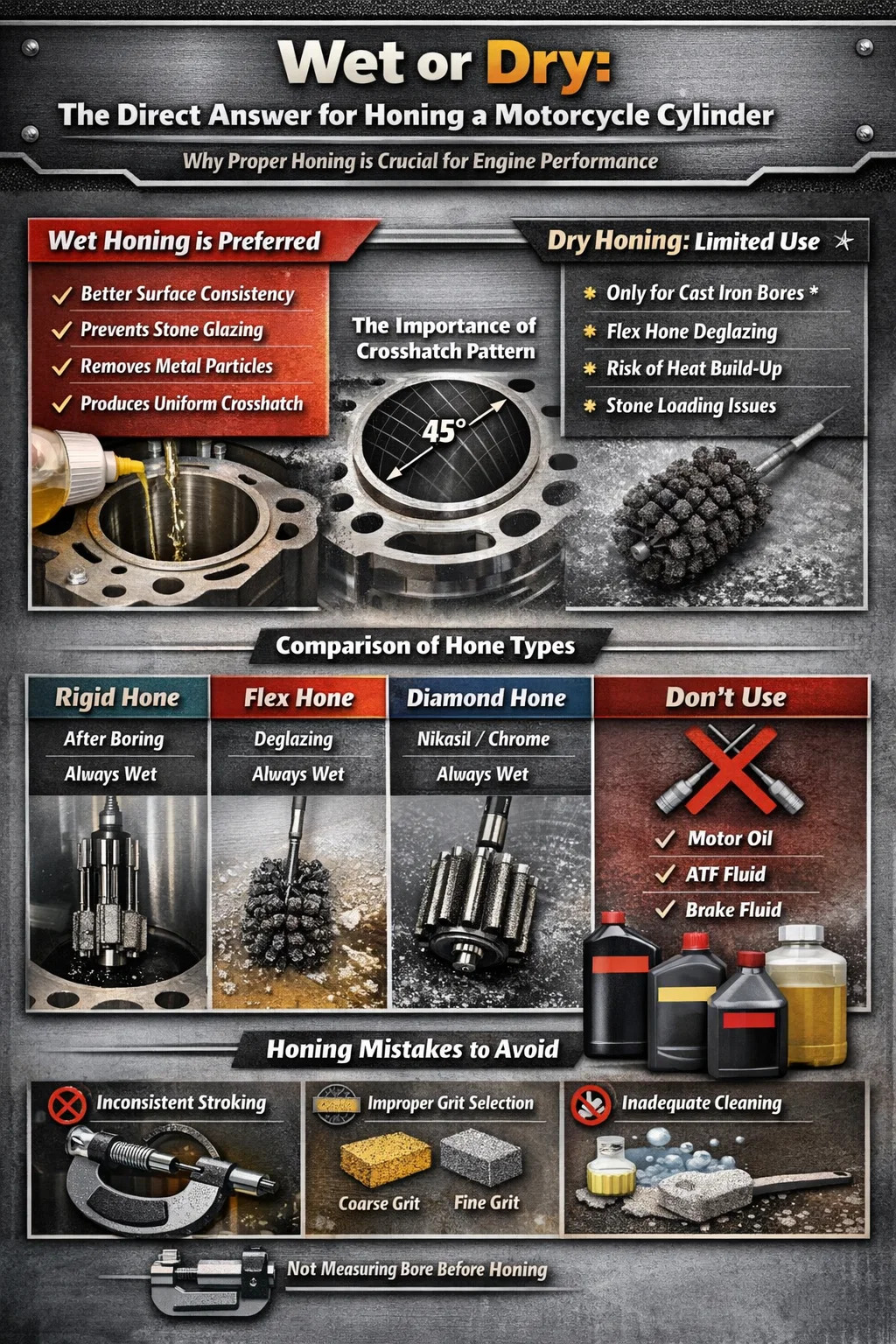

Molhado ou seco: a resposta direta para afiar um cilindro de motocicleta

Ao aprimorar um cilindro de motocicleta , o brunimento úmido é o método recomendado na maioria das situações . Usar óleo de brunimento ou um lubrificante leve à base de petróleo durante o processo remove partículas de metal, mantém o corte de brunimento limpo, evita o vitrificação nas pedras abrasivas e produz um padrão hachurado mais consistente na parede do furo. O brunimento a seco é usado apenas em cenários muito específicos — normalmente com certos brunidores de escova flexíveis em furos de ferro fundido — e mesmo assim, maquinistas experientes geralmente preferem pelo menos uma leve névoa de lubrificante.

Essa resposta é importante porque errar afeta diretamente o quão bem os anéis do pistão assentam. Um mau trabalho de afiação em um cilindro de motocicleta leva ao consumo de óleo, má compressão, desgaste prematuro do anel e um motor que nunca funciona como deveria. Esteja você reconstruindo uma bicicleta de trilha monocilíndrica de 250 cc ou uma V-twin de grande diâmetro, entender o processo de aperfeiçoamento em detalhes não é negociável.

O que o brunimento realmente faz com o cilindro de uma motocicleta

O brunimento é um processo de usinagem abrasivo que refina a superfície interna do furo de um cilindro. Ele serve a dois propósitos principais: corrigir pequenas imperfeições geométricas deixadas pelo mandrilamento e criar uma textura de superfície específica – o padrão hachurado – que retém o óleo do motor e permite que os anéis do pistão assentem adequadamente contra a parede do furo.

Quando um cilindro de motocicleta é perfurado para aceitar pistões superdimensionados, ou quando um cilindro usado é recondicionado, a superfície do furo fica com um acabamento relativamente áspero da barra de mandrilar. O brunimento refina essa superfície até uma média precisa de rugosidade (Ra), normalmente medida em micropolegadas ou micrômetros. A maioria dos fabricantes de cilindros de motocicletas especifica um valor Ra de furo acabado entre 15 e 30 micropolegadas (aproximadamente 0,38 a 0,76 micrômetros) para furos convencionais de ferro fundido ou revestidos de cromo, embora Nikasil e revestimentos compostos de cerâmica tenham especificações mais rígidas.

O ângulo hachurado é igualmente importante. Uma hachura de 45 graus – o que significa que as marcas de afiação se cruzam aproximadamente 45 graus em cada lado – é o padrão da indústria para a maioria dos motores de motocicletas de quatro tempos. Este ângulo cria microcanais que distribuem o óleo uniformemente pelo furo enquanto os anéis deslizam para cima e para baixo, vedando os gases de combustão e evitando que o óleo excessivo entre na câmara de combustão.

Termos de textura de superfície que você precisa saber

• Ra (média de rugosidade): O desvio médio da superfície de uma linha perfeitamente plana, medido em micropolegadas ou micrômetros. Esta é a especificação mais comumente citada.
• Rz (profundidade média de rugosidade): A média dos cinco picos mais altos e dos cinco vales mais profundos ao longo de um comprimento medido. Mais relevante para o comportamento de assentamento em anel.
• Rk (profundidade de rugosidade do núcleo): Usado em especificações de brunimento de platô — esse valor afeta a retenção de óleo sem aumentar o desgaste do anel.
• Ângulo hachurado: O ângulo em que as pedras de amolar deixam marcas na parede do furo. Muito raso retarda o assentamento do anel; muito íngreme causa consumo excessivo de óleo.

Por que o brunimento úmido supera o brunimento a seco para cilindros de motocicleta

A química e a física por trás do brunimento úmido explicam por que a lubrificação faz uma diferença tão significativa. Quando pedras abrasivas cortam metal sem lubrificação, vários problemas se agravam rapidamente.

O acúmulo de calor destrói a consistência da superfície

O brunimento a seco gera calor por fricção. Mesmo em velocidades moderadas de perfuração – normalmente 300 a 500 RPM para um furo de cilindro de motocicleta – o brunimento a seco pode aumentar a temperatura da superfície do furo o suficiente para causar abrasão inconsistente. O metal se expande à medida que aquece, o que significa que o diâmetro do furo que você está medindo entre os golpes não é o mesmo diâmetro ao qual o furo retorna à temperatura ambiente. Isto é particularmente problemático em cilindros de alumínio, que têm um coeficiente de expansão térmica mais elevado (aproximadamente 23 × 10⁻⁶/°C) em comparação com o ferro fundido (aproximadamente 11 × 10⁻⁶/°C). Um aumento de temperatura de 50°F (28°C) em um furo de alumínio pode causar alterações dimensionais de 0,001 a 0,002 polegadas - o suficiente para arruinar as especificações rígidas de folga entre o pistão e a parede.

Carregamento de partículas de metal obstrui o afiador

À medida que a pedra de afiar desgasta o furo do cilindro, minúsculas partículas de metal são liberadas. Sem lubrificação para transportar essas partículas, elas ficam incrustadas nas pedras abrasivas – um processo chamado carregamento. Uma pedra de afiar carregada não corta mais de maneira limpa; em vez disso, ele dá brilho à superfície, espalhando metal no furo em vez de cortá-lo. Isto produz uma superfície que parece lisa, mas tem características de retenção de óleo fracas. Quando os anéis do pistão entram em contato com um furo polido, eles não conseguem quebrar corretamente porque não há microvales para reter o óleo durante o período inicial de amaciamento de alto atrito.

O brunimento úmido produz uma hachura mais uniforme

O óleo de brunimento serve tanto como refrigerante quanto como fluido de corte. Reduz o atrito entre as pedras e o furo, permitindo que o abrasivo corte de forma consistente durante todo o curso. O resultado é um ângulo hachurado mais uniforme e um valor Ra mais consistente de cima para baixo do furo. Estudos que comparam resultados de brunimento a úmido e a seco mostram consistentemente que furos afiados a úmido alcançam tolerâncias Ra mais rigorosas, com variação de ±2 a ±3 micropolegadas em comparação com ±6 a ±10 micropolegadas para furos afiados a seco sob as mesmas condições.

Quando o brunimento a seco é aceitável

Existem situações restritas onde o brunimento a seco é usado ou tolerado. Um afiador flexível (afiador esférico ou "escova para garrafa") usado em um furo de ferro fundido para uma operação de desenvidraçamento rápida - não para remoção significativa de material - às vezes pode ser usado seco ou com lubrificação mínima. A natureza mais macia do ferro fundido e o design flexível e autocentrante do afiador de escova tornam-no um pouco mais tolerante. No entanto, mesmo nesse cenário, a maioria dos construtores profissionais de motores aplica pelo menos um leve spray de WD-40, querosene ou óleo de brunimento dedicado antes de executar o flex-hone porque os resultados são mensuravelmente melhores com lubrificação do que sem.

Tipos de limas usadas em cilindros de motocicleta

Nem todas as ferramentas de brunimento são iguais, e o tipo de brunimento que você usa altera sua técnica e seus requisitos de lubrificação. Os cilindros de motocicleta vêm em uma ampla variedade de diâmetros de furo - de cerca de 38 mm em pequenos motores de dois tempos a mais de 100 mm em V-twins de grande cilindrada - e a ferramenta de brunimento deve corresponder ao tamanho do furo e ao trabalho em questão.

Pedras de afiação rígidas (afiar com mola)

Este é o tipo mais comumente usado em oficinas mecânicas de motores automotivos e de motocicletas. Uma pedra de afiar rígida consiste em duas ou três pedras abrasivas montadas em braços com mola que pressionam contra a parede do furo sob pressão controlada. As pedras estão disponíveis em vários grãos – normalmente variando de 80 a 400 grãos. Grãos mais grossos (80–120) são usados ​​na remoção de material após o mandrilamento, enquanto grãos mais finos (220–400) são usados ​​para acabamento e produção do padrão hachurado final.

As brunidoras rígidas requerem uma broca rígida ou uma máquina de brunimento que mantenha RPM e velocidade de curso consistentes. Para cilindros de motocicletas, a maioria dos técnicos usa uma furadeira elétrica em torno de 300–450 RPM combinada com uma taxa de golpe que produz marcas hachuradas de 45 graus. A fórmula é simples: velocidade de curso (polegadas por minuto) = RPM × circunferência do furo × tan (ângulo hachurado/2) . Para um furo de 90 mm a 400 RPM visando hachurado de 45 graus, isso resulta em aproximadamente 45–55 golpes por minuto.

Flex-Hone (Bola Hone ou Brush Hone)

O flex-hone é um eixo flexível com esferas abrasivas fixadas em intervalos. É autocentrante e segue o furo naturalmente, tornando-o indulgente para os mecânicos DIY que não possuem um dispositivo de brunimento rígido. As afiações flexíveis são excelentes para deglazeamento – removendo a superfície envidraçada e endurecida de um furo de cilindro usado – e são eficazes para produzir um acabamento afiado em platô em furos que já estão dentro das especificações dimensionalmente.

Os grãos disponíveis para afiadores flexíveis variam de 60 a 800. Para a maioria dos trabalhos de deglazeamento de cilindros de motocicletas, um afiador flexível de grão 240 ou 320 é apropriado. Flex-hones devem sempre ser usados molhados - o fabricante Brush Research Manufacturing (fabricantes da marca Flex-Hone) declara explicitamente na documentação do produto que óleo de brunimento ou WD-40 deve sempre ser aplicado durante o uso.

Pedras de diamante

As ferramentas de brunimento de diamante usam abrasivo de diamante industrial em vez de pedras convencionais de óxido de alumínio ou carboneto de silício. Eles são usados ​​​​principalmente em revestimentos de furo duro como Nikasil (carboneto de níquel-silício), compósitos cerâmicos e furos de cromo que destruiriam rapidamente pedras abrasivas convencionais. As afiações de diamante são usadas quase exclusivamente úmidas, e a seleção do lubrificante é mais importante aqui – os óleos à base de petróleo podem reagir mal com alguns aglutinantes de afiação de diamante, portanto, fluidos de corte solúveis em água são frequentemente preferidos.

Comparação de tipos de aprimoramento para cilindros de motocicleta

Escolhendo o lubrificante de brunimento certo para trabalhos em cilindros de motocicletas

Nem todo lubrificante funciona igualmente bem para brunimento. O óleo errado pode contaminar o furo, degradar as pedras abrasivas mais rapidamente ou interferir na ação de corte. Aqui está uma análise prática do que funciona e o que evitar.

Óleo de brunimento dedicado

Produtos como Sunnen Honing Oil, Goodson Honing Oil e produtos similares formulados para fins específicos são o padrão ouro. Esses óleos são projetados especificamente para fornecer a viscosidade correta, propriedades de fluido de corte e lubricidade para usinagem abrasiva. Eles eliminam as partículas metálicas da zona de corte, reduzem a carga de pedras e não deixam contaminantes que interfiram nas etapas subsequentes de montagem do motor. Se você estiver realizando algum trabalho sério no cilindro da motocicleta - seja em uma 125 cc de dois tempos ou em uma cruiser de 1200 cc - o óleo de brunimento dedicado é a escolha correta.

Querosene ou álcool mineral

O querosene (óleo de parafina) é o substituto de campo mais comumente usado para o óleo de brunimento dedicado e funciona razoavelmente bem. A sua baixa viscosidade permite-lhe penetrar na zona de corte e transportar eficazmente as partículas metálicas. Muitos maquinistas profissionais usam querosene há décadas com resultados consistentemente bons. Os destilados minerais têm desempenho semelhante. Nenhum dos dois é tão eficaz quanto o óleo de brunimento feito sob medida, mas para um mecânico DIY que brunifica um único cilindro de motocicleta uma vez a cada poucos anos, a diferença na qualidade final do furo é marginal.

WD-40

O WD-40 é amplamente utilizado como lubrificante de brunimento para aplicações de flex-hone (ball hone). É leve, penetra bem e está prontamente disponível. É uma opção aceitável para trabalhos de desenvidraçamento. No entanto, o WD-40 não é um fluido de corte – é principalmente um lubrificante que desloca a água e um leve inibidor de corrosão. Para remoção de material mais pesado com afiações rígidas, não fornece lubrificação suficiente para evitar o carregamento de pedras e sua película leve pode não resfriar adequadamente a zona de corte.

O que não usar

• Óleo de motor: Muito viscoso e deixa resíduos que contaminam a superfície do furo, interferindo potencialmente no assentamento do anel.
• Fluido de transmissão (ATF): Contém modificadores de fricção e aditivos que podem obstruir as pedras de amolar e deixar contaminantes na superfície.
• Fluido de freio: Higroscópico e quimicamente agressivo – danificará os componentes de borracha próximos e poderá atacar o alumínio se não for completamente removido.
• Água sozinha: Causa ferrugem nos furos de ferro fundido quase imediatamente após o brunimento, danificando a superfície recém-preparada.
• Óleo de corte (sulfurado escuro): Compostos de enxofre em óleos de corte escuros podem reagir com ligas de cobre usadas em alguns rolamentos de motores e deixar manchas nos furos de alumínio.

Como aprimorar um cilindro de motocicleta: processo passo a passo

Afiar corretamente o cilindro de uma motocicleta requer atenção aos detalhes, as ferramentas certas e paciência. Este processo pressupõe que você esteja fazendo um trabalho de deglazeamento ou recapeamento leve em um furo de cilindro de alumínio ou ferro fundido que esteja dentro das especificações dimensionais - e não um refuramento completo, que requer equipamento de oficina mecânica.

Ferramentas e materiais necessários

• Afiador flexível (afiador esférico) no diâmetro correto — normalmente 1–2 mm maior que o diâmetro do furo para a tensão adequada da mola
• Furadeira elétrica de velocidade variável capaz de manter 300–500 RPM
• Óleo de polimento, querosene ou WD-40
• Limpe panos sem fiapos
• Água quente com sabão e uma escova para limpeza pós-aprimoramento
• Micrômetro de furo ou medidor de furo com mostrador
• Lupa ou lupa (opcional, mas recomendado)
• Óleo de montagem limpo (para proteção do furo após o brunimento)

Passo 1: Meça o furo antes de afiar

Antes de encostar a pedra de afiar no cilindro, meça o diâmetro do furo em vários locais — pelo menos três profundidades (perto da parte superior, intermediária e inferior da zona de deslocamento do anel) e em dois eixos perpendiculares em cada profundidade. Isso identifica qualquer condição de conicidade ou fora de circularidade. Se o furo tiver mais de 0,002 polegadas (0,05 mm) de formato redondo ou cônico, um deglaze com um flex-hone não será suficiente – o cilindro precisa ser perfurado primeiro.

Etapa 2: prenda o cilindro

Monte o cilindro com segurança em uma morsa usando garras macias ou prenda-o em uma superfície de trabalho. O cilindro não deve se mover durante o brunimento — qualquer oscilação ou deslocamento altera o caminho do brunimento e produz geometria irregular do furo. Para pequenos motores de motocicleta monocilíndrica, o jarro inteiro do cilindro geralmente pode ser colocado diretamente em uma morsa acolchoada. Para motores multicilindros maiores, pode ser necessário montar cilindros individuais em uma placa de fixação.

Etapa 3: aplique óleo de brunimento generosamente

Aplique uma camada generosa de óleo de brunimento tanto no flex-hone quanto na parede do furo. Não seja mesquinho - você quer que o furo esteja úmido o suficiente para ver o óleo brilhando na superfície. Mantenha óleo adicional por perto para poder aplicar mais durante o processo de brunimento. Executar um afiador a seco, mesmo que por alguns golpes, pode carregar as esferas abrasivas e reduzir permanentemente a eficácia de corte do afiador.

Etapa 4: definir a velocidade de perfuração e começar a acariciar

Insira o flex-hone no furo e ajuste a broca para aproximadamente 300–450 RPM. Comece a passar o afiador para cima e para baixo através do furo a uma velocidade que produza marcas hachuradas visíveis. Uma diretriz comumente citada é usar uma taxa de golpe que faça com que o afiador percorra todo o comprimento do furo (mais aproximadamente 1/4 do comprimento do afiador além de cada extremidade) em um movimento suave a cada 1 a 1,5 segundos.

Para um cilindro típico de motocicleta com diâmetro de 100 mm e zona de deslocamento do anel de 90 mm, 30 a 60 segundos de brunimento ativo geralmente são suficientes para remover o brilho da superfície e produzir uma nova hachura. Não afie demais – o afiamento excessivo remove muito material e abre folgas além da especificação.

Etapa 5: parar, retirar e inspecionar

Após 30 segundos de brunimento, pare a broca enquanto o brunimento ainda estiver no furo (nunca remova um brunimento giratório - as esferas podem ficar presas na borda do furo e danificá-lo) e, em seguida, retire o brunimento parado. Limpe o furo com um pano sem fiapos e inspecione a superfície sob boa iluminação. Você deverá ver um padrão hachurado uniforme cobrindo todo o comprimento do furo, sem nenhuma área brilhante restante. Se permanecerem manchas vitrificadas, aplique óleo novo e continue afiando.

Passo 6: Limpe bem o furo

Esta etapa é onde muitos construtores de motores DIY cometem o erro mais caro. O brunimento deixa partículas abrasivas e detritos metálicos nos microvales da superfície do furo. Se esses detritos não forem completamente removidos, eles agem como um composto de esmerilhamento incorporado nos anéis do pistão e na parede do furo durante as primeiras horas de operação do motor. , causando desgaste acelerado que danifica permanentemente o furo e os anéis.

O método de limpeza correto é água quente com sabão e uma escova, não solvente. Solventes como limpador de freio ou álcool mineral são bons para dissolver óleo, mas não desalojam fisicamente as partículas abrasivas dos microvales da superfície do furo. Água quente com sabão em pó (a recomendação clássica do construtor de motores John Erb e mais tarde popularizada pelo construtor de motores John Callies) cria uma ação de esfrega que levanta fisicamente e remove as partículas abrasivas. Esfregue vigorosamente o furo, enxágue abundantemente com água limpa e quente, depois seque imediatamente e aplique uma camada de óleo de montagem limpo para evitar ferrugem (especialmente importante para ferro fundido).

Etapa 7: Medição Final

Após a limpeza e antes da montagem, meça novamente o furo para verificar se ainda está dentro das especificações. Um leve deglaze com um flex-hone normalmente remove menos de 0,0005 polegadas (0,013 mm) de material – insignificante em termos de mudança dimensional. Se suas medições mostrarem mais remoção do que o esperado, verifique novamente sua técnica e afie a seleção do grão.

Materiais de cilindros de motocicleta e como eles afetam a abordagem de brunimento

O material da camisa do cilindro muda fundamentalmente a forma como você aborda o brunimento. Diferentes materiais requerem diferentes abrasivos, diferentes grãos, diferentes lubrificantes e diferentes acabamentos de superfície alvo.

Forros de ferro fundido

As camisas de cilindro de ferro fundido tradicionais - encontradas em muitos motores japoneses antigos de quatro tempos, motocicletas britânicas e gêmeos V americanos - são as mais tolerantes para aprimorar. O ferro fundido contém grafite livre em sua microestrutura, que atua como lubrificante incorporado. Afia bem com pedras de óxido de alumínio e responde prontamente a afiações flexíveis. Os valores alvo de Ra para furos de motocicletas em ferro fundido são normalmente de 20 a 35 micropolegadas com anéis convencionais ou de 15 a 25 micropolegadas para anéis com face de molibdênio. O ferro fundido enferruja rapidamente – aplique óleo no furo minutos após concluir a limpeza.

Cilindros de alumínio (sem revestimento)

Alguns cilindros de motocicletas - especialmente em motores pequenos de dois tempos e alguns motores modernos de quatro tempos - são furos de alumínio simples, sem revestimento separado. Eles requerem afiações de carboneto de silício ou óxido de alumínio e atenção cuidadosa ao acúmulo de calor. O material de alumínio mais macio é removido mais rapidamente do que o ferro, e a estrutura cristalina mais solta significa que você pode inadvertidamente abrir folgas rapidamente se usar um grão muito agressivo ou afiar por muito tempo. O brunimento úmido é ainda mais crítico aqui – a diferença de expansão térmica entre o alumínio e o corpo do brunimento de aço significa que o brunimento a seco cria mais variabilidade dimensional no alumínio do que no ferro.

Furos Nikasil e Compósitos Cerâmicos

Nikasil (carboneto de níquel-silício) é o revestimento duro galvanizado usado nos furos de muitos motores de motocicletas modernos e de alto desempenho - incluindo BMW Boxers, motores baseados em Rotax e muitas motos esportivas japonesas. Revestimentos compostos cerâmicos como SCEM (Suzuki Composite Electrochemical Material) e NSS (Kawasaki) funcionam de forma semelhante. Esses revestimentos são extremamente duros - normalmente 800-1000 na escala de dureza Vickers - e não podem ser afiados com abrasivos convencionais de óxido de alumínio ou carboneto de silício. . Somente abrasivos de diamante ou CBN (nitreto cúbico de boro) podem cortar essas superfícies com eficácia.

O brunimento dos furos Nikasil é um trabalho especializado. O Ra alvo é mais apertado que o ferro fundido – normalmente 10–20 micropolegadas – e o afiador de diamante deve ser usado úmido com um fluido de corte solúvel em água. Mais importante ainda, os furos Nikasil que foram danificados por combustível contaminado com etanol (o etanol faz com que o Nikasil se dissolva gradualmente ao longo do tempo) não podem ser salvos através do brunimento - o cilindro deve ser recolocado ou substituído. Este tem sido um problema significativo em mercados onde misturas de etanol E10 ou superior são comuns, afetando particularmente as motocicletas BMW série R mais antigas de meados da década de 1990.

Furos revestidos de cromo

O revestimento de cromo duro era comumente usado em cilindros de motocicletas de dois tempos - e ainda é usado em algumas aplicações de dois tempos de alto desempenho e de corrida - porque a dureza do cromo e o baixo coeficiente de atrito são ideais para o ambiente de furo exposto à porta de um motor de dois tempos. Os furos cromados requerem abrasivos de diamante para brunimento e as especificações de acabamento superficial são rigorosas. Assim como o Nikasil, o trabalho cromado normalmente é enviado a um especialista.

Diferenças de afiação de cilindros de motocicleta de dois tempos e quatro tempos

As diferenças fundamentais entre os projetos de motores de dois e quatro tempos criam diferentes requisitos de brunimento que muitas vezes confundem os mecânicos que trabalham em ambos os tipos.

Cilindros de dois tempos

Em um motor de motocicleta de dois tempos, as portas do pistão abrem e fecham as passagens de admissão e escape, passando por elas no furo. Isso significa que a superfície do furo é interrompida por aberturas de portas – a pedra de afiar deve cruzar essas aberturas a cada golpe. As bordas dessas portas podem prender as pedras de afiar e causar cortes irregulares ou danificar a pedra de afiar.

Os cilindros de dois tempos normalmente usam furos cromados ou Nikasil em vez de ferro fundido, porque as portas criariam elevadores de tensão em um material de revestimento mais macio. O brunimento de cilindros de dois tempos com aberturas de portas requer movimentos curtos e controlados e atenção cuidadosa aos pontos de entrada e saída do brunimento. Muitos técnicos usam uma ferramenta de chanfrar para rebarbar levemente as bordas da porta antes de afiar para reduzir o risco de prender as pedras de afiar.

A configuração do anel do pistão também difere: os pistões de dois tempos normalmente usam um único anel grosso (às vezes dois) com um pino de localização para evitar que o anel gire e fique preso em uma porta. A interface anel-furo em dois tempos é diferente de quatro tempos, e o ângulo hachurado necessário pode ser diferente - alguns especialistas em dois tempos preferem um ângulo hachurado mais raso de 30 a 35 graus em vez do padrão de 45 graus para quatro tempos.

Cilindros de quatro tempos

Os cilindros de motocicletas de quatro tempos são mais convencionais – uma superfície de furo ininterrupta de cima para baixo, com válvulas operadas pelo cabeçote em vez de portas no furo. Isso torna os cilindros de quatro tempos mais fáceis de afiar, e as afiações rígidas convencionais e as afiações flexíveis podem ser usadas livremente sem se preocupar com as bordas das portas.

A configuração do anel em quatro tempos – normalmente um anel de compressão superior, um segundo anel de compressão e um anel de controle de óleo – requer que a superfície do furo suporte a retenção de óleo para o anel de óleo, mantendo ao mesmo tempo uma vedação hermética para os anéis de compressão. A hachura de 45 graus é otimizada para esta configuração de múltiplos anéis. A mola expansora do anel de óleo mantém os trilhos duplos contra o furo com força significativa, e a hachura fornece textura suficiente para retenção de óleo sem tanta rugosidade que os trilhos do anel de óleo não possam se ajustar adequadamente.

Erros comuns de brunimento que arruínam os furos dos cilindros da motocicleta

Mesmo mecânicos experientes cometem erros evitáveis ao afiar cilindros de motocicletas. Esses são os erros que mais comumente aparecem como problemas de assentamento do anel, consumo de óleo ou desgaste prematuro após uma reconstrução.

Usando o grão errado

Uma pedra de afiar de grão grosso (grão 80 ou 120) usada como acabamento final deixa um furo muito áspero. O processo de assentamento do anel levará muito mais tempo e, em alguns casos, os picos da superfície áspera dobram-se e criam partículas abrasivas incrustadas na parede do furo. Por outro lado, uma pedra de afiar de granulação fina usada em um furo que precisa de um corte mais agressivo apenas desperdiça tempo e se acumula rapidamente. Combine a granulação com o trabalho: grossa para remoção de material após mandrilamento, fina (240–320) para deglaze final e hachura em um furo que já esteja dentro das especificações.

Velocidade de acariciamento inconsistente

Alterar a velocidade de traçado durante uma passagem de brunimento altera o ângulo hachurado. Se você for mais rápido na parte superior e mais lento na parte inferior, produzirá um furo com ângulos cruzados inconsistentes de cima para baixo - mais apertado na parte superior, onde você desacelerou, e mais raso na parte inferior, onde você acelerou. Isto produz uma distribuição inconsistente da película de óleo e um assentamento desigual do anel. Pratique um ritmo de golpe consistente antes de aplicar o afiador no furo.

Não estendendo o aprimoramento além das extremidades do furo

Se o afiador nunca ultrapassar as bordas superior e inferior do furo durante um golpe, essas áreas receberão menos ação abrasiva do que o meio do furo. O resultado é um furo mais apertado na parte superior e inferior (onde ocorre a inversão do anel) do que no meio - exatamente o oposto do que você deseja. Permita que a pedra de afiar se estenda aproximadamente um quarto do seu comprimento além de cada extremidade do furo em cada golpe.

Limpeza pós-aprimoramento inadequada

Conforme discutido na etapa de limpeza acima, o uso de solvente em vez de água quente com sabão deixa partículas abrasivas no furo. As consequências são graves. Em um estudo de caso de construção de motor bem documentado, um motor reconstruído com furos limpos com solvente (mas não lavados com água) mostrou medições de desgaste do anel de pistão de 0,003 polegadas após 500 milhas – uma quantidade que normalmente levaria 50.000 milhas em um furo devidamente limpo. O grão incorporado atua como composto de lapidação e, quando o desgaste do anel é visível, o furo em si costuma ser danificado além do próximo limite de sobredimensionamento.

Aprimorando um furo já superdimensionado

Às vezes, os mecânicos tentam aprimorar um furo que já está em seu limite máximo de tamanho excessivo, na esperança de limpar alguns arranhões ou marcas de desgaste. Se o brunimento levar o furo além da especificação de tamanho excessivo máximo, não haverá pistão de tamanho excessivo disponível para encaixá-lo corretamente. Sempre meça antes de afiar e confirme se ainda há material suficiente para a próxima etapa de sobredimensionamento antes de remover qualquer metal.

Usando um Flex-Hone quando a perfuração é necessária

Um flex-hone não pode corrigir furos cônicos ou fora do formato circular — ele se adapta ao formato existente do furo e desgasta todas as superfícies uniformemente, portanto, se o furo for oval, ele permanecerá oval. Condições fora do círculo superiores a 0,002 polegadas (0,05 mm) ou conicidade superior a 0,002 polegadas requerem mandrilamento, não brunimento. Usar um flex-hone em um furo que precisa de mandrilamento proporciona um furo com novas marcas hachuradas, mas ainda com geometria ruim - e anéis que nunca podem vedar adequadamente.

Folga entre o pistão e a parede e por que a precisão do brunimento é importante

O brunimento serve, em última análise, para obter a folga correta do pistão até a parede. Esta é a folga entre a saia do pistão e a parede do furo, medida na face de impulso do pistão (perpendicular ao eixo do pino do punho) na parte inferior da saia.

As especificações típicas de folga entre o pistão e a parede para motores de motocicleta variam significativamente de acordo com a aplicação:

A folga muito apertada causa desgaste no pistão quando o motor atinge a temperatura operacional e o pistão se expande para fechar a folga restante. A folga muito grande permite o balanço do pistão, aumenta a passagem do anel, produz ruído mecânico ("batida do pistão") e muitas vezes leva a um rápido desgaste do furo e do pistão. O processo de brunimento deve ser controlado com precisão suficiente para que o diâmetro final do furo esteja dentro de 0,0005 polegadas (0,013 mm) da dimensão alvo — uma tolerância que requer medição cuidadosa e remoção restrita de material.

Quando aprimorar vs. quando enviar o cilindro da motocicleta para uma oficina mecânica

Nem todas as situações de cilindro exigem a mesma resposta. Compreender os limites do que você pode fazer em casa versus o que requer usinagem profissional evita erros dispendiosos.

O aprimoramento DIY é apropriado quando:

• O furo está dentro das especificações dimensionais (dentro de 0,002 polegadas de redondo e reto)
• O furo está envidraçado devido ao uso prolongado e os anéis não estão mais assentados corretamente
• Novos anéis de pistão estão sendo instalados sem mandrilamento, e o furo precisa de uma nova hachura para amaciamento do anel
• A ferrugem leve da superfície ou pequenas corrosão por corrosão precisam ser limpas (embora a corrosão profunda exija perfuração)
• O material do furo é ferro fundido ou alumínio padrão - não Nikasil ou cromo

O trabalho profissional em oficina mecânica é necessário quando:

• O furo tem mais de 0,002 polegada de formato redondo ou cônico – é necessário mandrilar
• O cilindro apresenta marcas profundas devido ao emperramento do pistão – é necessária perfuração ou substituição
• O material do furo é Nikasil, composto cerâmico ou cromo – são necessárias ferramentas diamantadas especializadas
• A folga entre o pistão e a parede precisa ser definida com precisão para aceitar pistões superdimensionados
• Um cilindro de dois tempos com danos na porta que se estende até a superfície do furo
• Qualquer situação em que seja necessária precisão dimensional melhor que ±0,001 polegadas

As taxas de oficina mecânica para mandrilamento e brunimento de cilindros de motocicletas normalmente variam de US$ 40 a US$ 120 por cilindro, dependendo do diâmetro do furo, material e região. Para um cilindro de motocicleta que precisa de correção geométrica genuína, isso é dinheiro bem gasto - tentar consertar um furo deformado ou superdimensionado com um flex-hone de US$ 20 de uma loja de peças de automóveis só resultará em um cilindro que ainda precisa da oficina mecânica, além de um flex-hone desperdiçado.

Arrombamento do anel após afiar um cilindro de motocicleta

Um cilindro de motocicleta devidamente afiado é apenas o começo. O processo de amaciamento do anel – as primeiras horas de operação após a montagem – determina quão bem os anéis se adaptam ao furo e por quanto tempo o motor manterá uma boa compressão e baixo consumo de óleo.

Durante o amaciamento, os pontos altos (picos) do padrão hachurado gradualmente se desgastam sob a pressão do anel, criando uma superfície de platô onde os anéis ficam em picos planos com vales de retenção de óleo entre eles. Este efeito de brunimento de platô acontece naturalmente durante o amaciamento, mas requer que o acabamento superficial inicial esteja correto – se o Ra for muito áspero, o amaciamento demora muito e o desgaste do anel é excessivo; se for muito liso, os anéis não conseguirão gerar atrito suficiente para se conformarem adequadamente.

Protocolo de amaciamento para motores de motocicleta

1. Dê partida no motor e deixe-o atingir a temperatura operacional – normalmente 5 a 10 minutos com aceleração variável, evitando marcha lenta prolongada.
2. Desligue o motor e deixe-o esfriar completamente até a temperatura ambiente. Este ciclo térmico ajuda a assentar os anéis, permitindo que o furo e o pistão se expandam e contraiam, conformando as superfícies umas às outras.
3. Repita o processo do ciclo térmico duas a três vezes antes do primeiro passeio.
4. Durante as primeiras 500 milhas, varie o acelerador continuamente e evite altas rotações sustentadas – isso evita o envidraçamento dos anéis em uma posição parcialmente assentada.
5. Troque o óleo do motor a 500 milhas para remover as partículas metálicas produzidas pelo processo de assentamento do anel.
6. Evite arrastar com aceleração leve e evitar altas rotações sustentadas até que a primeira troca de óleo seja concluída. Ambos os extremos impedem o assentamento adequado do anel.

Um cilindro de motocicleta bem afiado com anéis corretamente quebrados mostrará leituras de compressão estáveis ​​entre 500 e 1.000 milhas e deverá manter essas leituras durante toda a vida útil do motor. Se as leituras de compressão ainda estiverem aumentando ou variando significativamente após 1.600 quilômetros, é um sinal de que o processo de brunimento ou amaciamento não foi ideal.
