Você pode substituir um único cilindro? Guia do cilindro da motocicleta

Você pode substituir um único cilindro em uma motocicleta?

A resposta curta é sim – você pode substituir um único cilindro de motocicleta e, para bicicletas monocilíndricas em particular, este é um dos trabalhos de motor mais simples que um mecânico doméstico ou oficina experiente pode realizar. Esteja você lidando com um furo marcado, um cano rachado ou um desgaste severo que o brunimento não consegue mais consertar, trocar o cilindro é um caminho de reparo bem estabelecido. Nas motocicletas multicilindros, aplica-se o mesmo princípio: os cilindros individuais podem ser substituídos sem puxar ou reconstruir todo o motor, embora a complexidade aumente com o número de cilindros envolvidos.

Dito isto, “você pode” e “você deveria” são duas questões diferentes. A decisão de substituir versus reparar um cilindro de motocicleta depende do tipo de dano, do material do cilindro, se ainda há pistões superdimensionados disponíveis e do seu orçamento. Este guia explica tudo o que você precisa saber antes de retirar o cano da bicicleta.

O que é um cilindro de motocicleta e o que ele faz?

O cilindro da motocicleta – às vezes chamado de cilindro – é o núcleo da câmara de combustão do motor. Ele fornece o furo selado no qual o pistão se desloca para cima e para baixo, convertendo a ignição do combustível em movimento mecânico. Em um motor de quatro tempos, isso acontece uma vez a cada duas rotações do virabrequim. Num motor de dois tempos, a combustão ocorre a cada rotação, colocando significativamente mais tensão térmica e mecânica nas paredes do cilindro.

Os cilindros são normalmente fundidos em ferro ou alumínio. Cilindros de ferro fundido são mais fáceis de refurar quando desgastados porque o material pode ser removido e o diâmetro interno aumentado para aceitar pistões superdimensionados. Os cilindros de alumínio são mais leves e dissipam o calor com mais eficiência, mas exigem um revestimento interno endurecido – uma luva de ferro fundido ou um revestimento Nikasil (carboneto de níquel-silício) – para sobreviver ao atrito de um pistão em movimento. Esta distinção é muito importante ao decidir se deve reparar ou substituir o cilindro.

Um motor de motocicleta monocilíndrico contém exatamente um desses cilindros, com um pistão, um conjunto de anéis e uma câmara de combustão. Essa simplicidade é uma das razões pelas quais as bicicletas monocilíndricas são bem conceituadas pela facilidade de manutenção: há apenas um cilindro para lidar quando algo dá errado.

Sinais que o cilindro da sua motocicleta precisa de substituição

Antes de se comprometer com a substituição completa do cilindro, você precisa diagnosticar corretamente o problema. Vários sintomas apontam diretamente para desgaste ou danos no cilindro, e os testes de diagnóstico corretos podem dizer se uma pedra de afiar irá consertar o problema ou se um novo cano é a única opção prática.

Perda de compressão

Um teste de compressão é a primeira ferramenta a ser alcançada. Remova a vela de ignição e rosqueie em um medidor de compressão. Com o acelerador totalmente aberto, dê partida no motor até que a leitura do medidor se estabilize. A maioria dos motores monocilíndricos de quatro tempos saudáveis ​​​​deve ler entre 120 e 180 psi, dependendo das especificações do fabricante - verifique o manual de serviço para obter a faixa exata. Uma leitura significativamente abaixo das especificações indica vazamento interno.

Continue com um teste de compressão úmida: esguiche uma pequena quantidade de óleo de motor no cilindro através do orifício da vela de ignição e repita o teste. Se a compressão aumentar em mais de 20%, os anéis de pistão desgastados são os possíveis culpados. Se as leituras permanecerem iguais com e sem óleo, o problema está nas válvulas ou na junta do cabeçote - e não no próprio cilindro.

Paredes do cilindro marcadas ou danificadas

Marcas verticais nas paredes do cilindro – visíveis como arranhões paralelos e brilhantes que sobem e descem no furo – são o indicador mais definitivo de danos no cilindro. A pontuação normalmente resulta de falha de lubrificação, ingestão de detritos ou colapso do anel do pistão. Às vezes, a pontuação leve pode ser corrigida com uma pedra de afiar para restaurar o padrão hachurado que os anéis precisam para vedar adequadamente. Marcações profundas, ou marcas que se estendem através de um revestimento Nikasil até o material de base de alumínio, quase sempre requerem substituição ou substituição total do cilindro.

Desgaste excessivo do furo

Ao longo de dezenas de milhares de quilômetros, mesmo o diâmetro do cilindro bem conservado se desgasta além de sua tolerância. Use um medidor de furo ou manômetro com um micrômetro para medir o diâmetro do furo na parte superior, intermediária e inferior da zona de deslocamento do pistão. Compare suas medidas com a especificação de furo padrão no manual de serviço. Se o desgaste exceder o limite de serviço do fabricante – normalmente cerca de 0,05 a 0,10 mm além do diâmetro padrão na maioria dos singles japoneses – o cilindro precisa de atenção.

Danos visíveis no pistão

Danos ao pistão e danos ao cilindro geralmente andam juntos. Corrosão ou erosão na coroa do pistão devido à detonação, áreas derretidas devido ao funcionamento magro ou marcas verticais na saia devido à contaminação por sujeira, tudo isso sugere que o furo também sofreu danos. Ao inspecionar um cilindro, sempre remova e inspecione o pistão ao mesmo tempo.

Consumo persistente de óleo ou fumaça azul

Se sua motocicleta queima óleo consistentemente e emite fumaça azul pelo escapamento, e novos anéis de pistão não conseguem resolver o problema, o próprio furo pode estar desgastado além do ponto onde os anéis podem vedar com eficácia. Um barril que não é mais redondo - uma condição chamada "fora de redondo" - não manterá uma vedação de anel adequada, independentemente de quão novos sejam os anéis.

Reparar ou substituir: como decidir

Nem todo cilindro de motocicleta danificado precisa ser substituído. Em muitos casos, o cano pode ser restaurado através de usinagem ou substituição por uma fração do custo de uma peça nova. As principais variáveis ​​são o material do cilindro, o tipo de revestimento e a gravidade dos danos.

Para cilindros de ferro fundido, o remanejamento para aceitar um pistão superdimensionado — normalmente disponível em incrementos de 0,25 mm, 0,50 mm e 1,00 mm acima do estoque — é um reparo comprovado e econômico. O furo é usinado com precisão e depois afiado para produzir o acabamento superficial que os anéis precisam. Economizar 50% ou mais em comparação à compra de um novo cilindro é realista quando o remanejamento é uma opção.

Para cilindros de alumínio revestidos com Nikasil, a situação é diferente. Uma vez comprometido o Nikasil, você não pode simplesmente refazer o alumínio puro – o material de base macio não sobreviverá sem um revestimento endurecido. Os serviços de substituição podem remover e reaplicar o Nikasil por cerca de US$ 150 a US$ 400 por cilindro, mas somente quando o dano não tiver penetrado tão profundamente a ponto de o alumínio base ficar estruturalmente comprometido. Se tiver, a substituição é o único caminho.

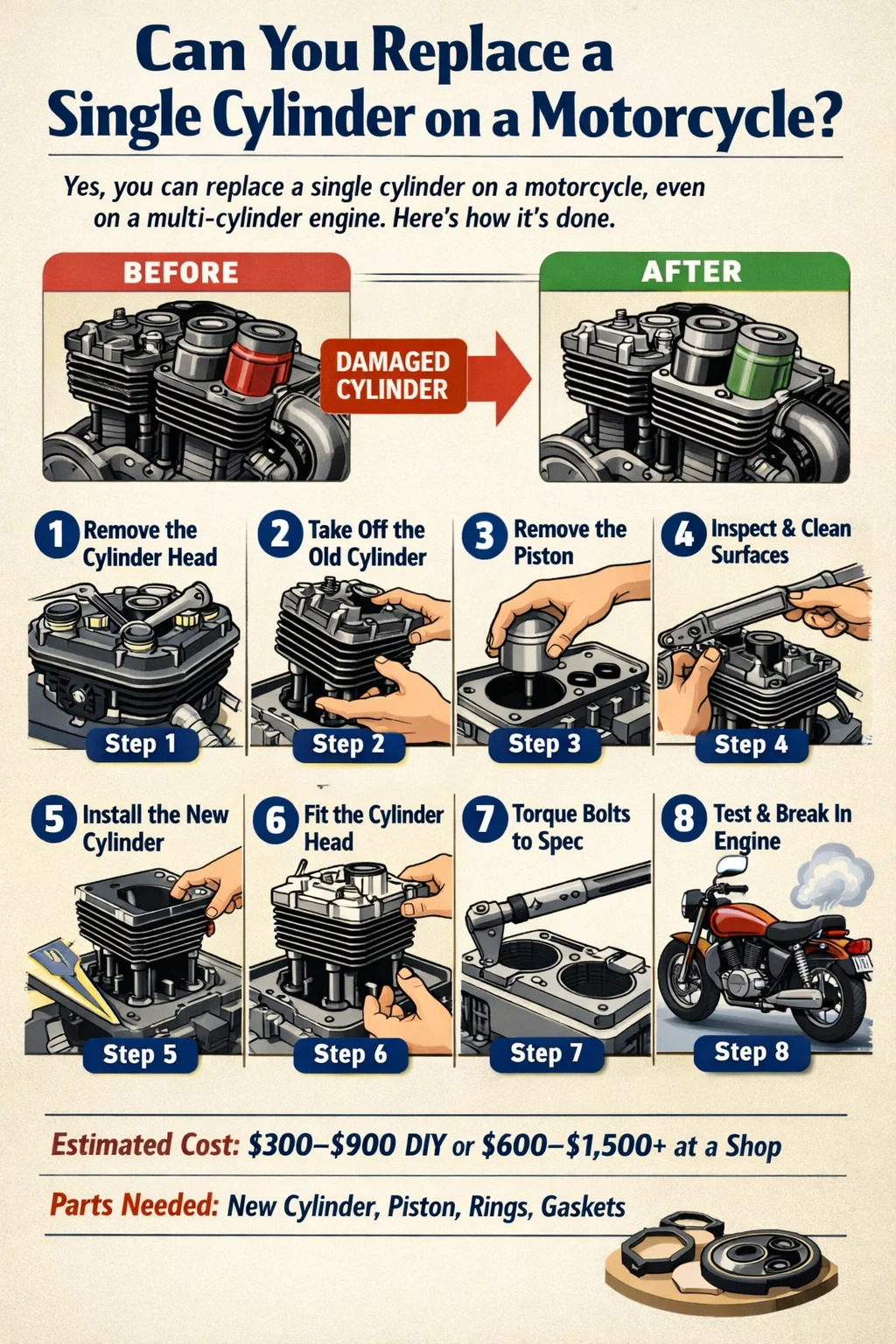

Como substituir um cilindro de motocicleta: visão geral passo a passo

A substituição do cilindro de uma motocicleta – seja em um motor monocilíndrico ou em um cilindro de uma bicicleta multicilindros – segue a mesma sequência geral. Em uma motocicleta monocilíndrica, o trabalho é mais acessível porque não há cilindros adjacentes para trabalhar, tornando-o um projeto realista para um mecânico doméstico competente e com as ferramentas certas.

O que você precisa

• Manual de serviço específico para o modelo da sua motocicleta
• Chave de torque e um conjunto completo de soquetes
• Compressor de anel de pistão
• Medidor de furo ou medidor de pressão com micrômetro
• Raspador de juntas e solvente de limpeza
• Cilindro de substituição, junta de base e junta de cabeçote
• Novos pistões e anéis correspondentes ao tamanho do diâmetro do cilindro de substituição
• Óleo do motor e líquido de arrefecimento (se refrigerado a líquido)

Etapa 1: Drene os Fluidos e Prepare o Motor

Com o motor completamente frio, drene o óleo do motor. Em motocicletas com refrigeração líquida, drene também o líquido refrigerante. Se possível, deixe durante a noite para que o fluido residual seja totalmente drenado de todas as passagens. Prenda a motocicleta em um cavalete central ou cavalete para que ela não se mova durante o trabalho.

Etapa 2: Remova o sistema de escapamento e a cabeça do cilindro

Afrouxe todos os parafusos do tubo coletor de forma gradual e uniforme – nunca remova um parafuso completamente antes que os outros sejam afrouxados, pois isso coloca uma tensão desigual no cabeçote. Remova o coletor de escapamento. Desconecte todas as conexões elétricas no cabeçote (como o sensor de temperatura do líquido refrigerante) e, em seguida, remova os parafusos do cabeçote na sequência inversa mostrada no manual de serviço. Os parafusos de cabeça na maioria dos singles são removidos em um padrão cruzado ou espiral. Levante o cabeçote, tomando cuidado para não deixá-lo cair no furo exposto do cilindro.

Etapa 3: Remova o cilindro do cilindro

Com a cabeça removida, o cilindro é mantido no lugar por porcas de base ou pinos rosqueados no cárter. Remova esses fixadores com cuidado e observe suas posições – em alguns motores os pinos têm comprimentos diferentes. Levante o cano do pistão. À medida que a parte inferior do cilindro passa pelos anéis do pistão, apoie o pistão de forma que a biela não bata na boca do cárter. Enrole a abertura do cárter com um pano limpo para evitar a entrada de detritos.

Etapa 4: remova o pistão

Remova cuidadosamente os anéis do pistão, espalhando cada um deles apenas o suficiente para deslizá-los para fora da coroa – o espalhamento excessivo os racha. Remova os anéis de retenção (os anéis de retenção do pino de pulso) do furo do pino do pistão. Eles estão sob tensão de mola e podem voar pela oficina se não forem controlados. Use uma ferramenta de remoção do pino do pistão ou um punção adequado para empurrar o pino para fora e separar o pistão da biela. Inspecione o rolamento da extremidade pequena (o rolamento de agulhas na parte superior da biela) e substitua-o se houver alguma rugosidade ou folga.

Etapa 5: limpe e inspecione todas as superfícies correspondentes

Raspe a superfície da base do cárter e a parte inferior do cabeçote para limpar completamente todo o material da junta antiga. Qualquer resíduo impedirá que as novas juntas vedem adequadamente. Verifique se a superfície de contato do cárter está empenada usando uma régua. Na cabeça do cilindro, limpe a câmara de combustão e inspecione se há rachaduras ou erosão ao redor das sedes das válvulas e nas roscas das velas de ignição.

Etapa 6: Instale o novo cilindro

Instale o novo pistão na biela, instale novos anéis de retenção (nunca reutilize anéis de retenção antigos – eles são componentes de segurança descartáveis) e instale os novos anéis de pistão conforme especificado no Manual de serviço, com as folgas dos anéis escalonadas nas posições mostradas. Coloque a nova junta de base seca ou com uma camada fina de selante de junta, conforme indicado pelo fabricante. Comprima os anéis com uma ferramenta de compressão de anéis e, em seguida, abaixe o cilindro do cilindro substituto diretamente sobre o pistão. Mantenha o furo perfeitamente alinhado com o pistão ao baixá-lo; forçá-lo em um ângulo quebrará um anel.

Etapa 7: Recoloque a cabeça do cilindro e aperte todos os fixadores

Instale uma nova junta do cabeçote – nunca reutilize uma junta do cabeçote. Abaixe o cabeçote com cuidado, rosqueie todos os parafusos do cabeçote manualmente e aperte-os em vários estágios, seguindo a sequência do Manual de serviço. A maioria dos motores monocilíndricos aperta seus parafusos de cabeça entre 25 e 45 Nm, dependendo do tamanho do parafuso e do projeto do motor; seu manual especificará o valor exato. Após apertar, reconecte o escapamento, os componentes do sistema de refrigeração e as conexões elétricas. Reabasteça óleo e líquido refrigerante.

Etapa 8: quebrar o novo cilindro

Um novo cilindro de motocicleta requer um período de amaciamento adequado para permitir que os anéis do pistão assentem contra a parede do furo. Durante os primeiros 500 a 1.000 km, evite altas rotações sustentadas ou operação em aceleração total. Varie as velocidades do motor frequentemente e troque o óleo após os primeiros 100 a 200 km para eliminar quaisquer partículas metálicas produzidas durante o assentamento do anel. Verifique se há vazamentos após as primeiras viagens e reaperte os parafusos da cabeça após o primeiro ciclo térmico, se o manual de serviço recomendar.

Substituindo um cilindro único em uma motocicleta multicilíndrica

Em motocicletas de gêmeos paralelos, quatro em linha ou gêmeos em V, você está tecnicamente substituindo um cilindro entre vários - mas o processo é mais complicado devido a restrições de embalagem. Em muitas motocicletas V-twin (comuns em bicicletas estilo cruiser), os cilindros dianteiro e traseiro são acessíveis individualmente e podem ser removidos um de cada vez, o que simplifica consideravelmente o trabalho em comparação com um motor em linha onde os cilindros compartilham uma única fundição.

Nos motores de quatro cilindros em linha, os quatro cilindros são normalmente formados como um único bloco, em vez de cilindros separados. Neste projeto, você não pode substituir apenas um cilindro isoladamente – todo o bloco deve ser removido e substituído ou recondicionado. Este é um trabalho fundamentalmente diferente da substituição do cano individual em uma motocicleta monocilíndrica ou bicilíndrica em V e exigirá consideravelmente mais mão de obra e custo.

Ao substituir um cilindro em V-twin ou design similar onde existem barris separados, vale a pena medir o diâmetro do cilindro intacto ao mesmo tempo. Se ambos os cilindros estiverem igualmente desgastados, a substituição de apenas um pode deixar o segundo à beira da falha em pouco tempo. resultando numa segunda ronda de custos laborais. Muitos mecânicos experientes recomendam fazer as duas coisas ao mesmo tempo se a quilometragem ou o nível de desgaste do cilindro intacto estiver próximo do limite de serviço.

Motocicletas monocilíndricas: por que o trabalho com cilindro é mais acessível

As motocicletas monocilíndricas possuem uma longa reputação de simplicidade mecânica e baixos custos de manutenção, e isso se estende diretamente ao trabalho com cilindros. Com apenas um furo para lidar, o acesso é simples, as peças são mais fáceis de obter e o trabalho geral leva menos tempo na oficina.

A manutenção das válvulas em um motor monocilíndrico envolve apenas um cabeçote de cilindro, enquanto um V-twin requer o acesso a dois cabeçotes - dianteiro e traseiro - e um paralelo-quatro requer o trabalho através de quatro válvulas no mínimo, geralmente oito ou dezesseis no total. Para um motociclista que pretende fazer sua própria manutenção, a substituição do cilindro da motocicleta por um único é a versão mais fácil do trabalho.

Peças de reposição para motocicletas monocilíndricas comuns – motos off-road de 250 cc a 450 cc, monocilíndricas de transporte regional na faixa de 125 cc a 300 cc e monocilíndricas clássicas britânicas e japonesas – estão amplamente disponíveis em fornecedores de reposição. Os kits de pistão e anéis de marcas especializadas em componentes de motores para esportes motorizados geralmente cobrem uma ampla variedade de tamanhos de furo e oferecem opções padrão e de tamanho grande, tornando mais fácil combinar um novo pistão com um cilindro reformado ou de substituição.

Erros comuns a evitar durante a substituição do cilindro da motocicleta

Mesmo mecânicos experientes podem cometer erros durante o funcionamento do cilindro que levam a falhas prematuras ou danos ao motor. Estes são os erros mais importantes contra os quais devemos nos proteger:

• Não medir o novo cilindro antes da instalação. Mesmo um cilindro novo ou remanufaturado deve ser medido para verificar se atende às especificações antes de ligar o motor. As peças OEM e de reposição nem sempre estão dentro da tolerância logo que saem da caixa.
• Reutilizando anéis de retenção. Os anéis de retenção do pino do pistão são peças descartáveis. Um anel de retenção usado que se solte dentro do motor destruirá o furo e o pistão em segundos. Sempre coloque novos.
• Folga incorreta do anel. Verifique a folga final de cada anel do pistão no furo antes de encaixar. Se a folga for muito pequena, as extremidades do anel se unirão quando o cilindro aquecer e se expandir, fazendo com que o anel se quebre ou arranhe o furo. Se for muito grande, a compactação será ruim.
• Sequência ou valores de torque incorretos. A sequência de torque do parafuso do cabeçote existe para distribuir a carga de fixação uniformemente pela junta do cabeçote. Ignorar a sequência ou aplicar torque excessivo pode deformar o cabeçote ou esmagar a junta de maneira desigual, causando a queima da junta do cabeçote logo após a remontagem.
• Detritos no cárter. Deixar o cárter aberto sem cobri-lo durante o trabalho pode causar a queda de areia, material de junta ou ferragens. Quaisquer detritos que alcancem as passagens de óleo ou o virabrequim podem causar danos catastróficos na extremidade inferior.
• Ignorando o período de arrombamento. Instalar um novo cilindro e andar imediatamente com aceleração total impedirá que os anéis se encaixem corretamente e poderá marcar o furo novo nas primeiras horas de operação.

Substituição do cilindro versus troca do motor: quando faz mais sentido substituir o motor inteiro?

Às vezes, a economia da substituição do cilindro favorece a simples aquisição de um motor de substituição usado. Se a extremidade inferior do motor (virabrequim, rolamentos da biela, transmissão) também apresentar desgaste, gastar várias centenas de dólares no trabalho do cilindro apenas para ver a extremidade inferior falhar logo depois não faz sentido financeiro.

Como referência geral: se o custo da substituição do cilindro – peças mais mão de obra – se aproximar ou exceder 60 a 70% do custo de um motor usado em bom estado, e o resto do motor não tiver sido inspecionado ou reparado recentemente, vale a pena considerar a substituição de um motor usado. O apelo de uma troca completa do motor é que você sabe que tudo dentro dele está funcionando bem e está em condições consistentes, enquanto um reparo direcionado do cilindro pode expor outros problemas quando o motor for aberto.

Dito isto, um motor usado carrega suas próprias incógnitas. Sem um teste de compressão, teste de vazamento e análise de óleo no motor doador antes da compra, você estará trocando um conjunto de incertezas por outro. Muitos motociclistas preferem a transparência de consertar um motor conhecido com problemas diagnosticados a instalar uma unidade usada com histórico desconhecido.

Quanto custa substituir um cilindro de motocicleta?

O custo varia amplamente com base no tipo de cilindro, marca e modelo da motocicleta, se são usadas peças OEM ou de reposição e se o trabalho é feito por você mesmo ou por uma loja. A tabela abaixo fornece faixas de custos realistas para os cenários mais comuns:

Para uma típica motocicleta monocilíndrica de pequeno a médio porte, o custo total de uma substituição de cilindro DIY – incluindo o novo cano, kit de pistão, conjunto de juntas e novos anéis de retenção – geralmente fica entre US$ 200 e US$ 600 em peças, dependendo se você escolhe componentes OEM ou de reposição de qualidade. A mão de obra para o trabalho completo em um motor monocilíndrico normalmente dura de três a seis horas, a taxas de oficina que normalmente variam de US$ 80 a US$ 130 por hora, colocando o custo apenas de mão de obra em cerca de US$ 240 a US$ 780.

Escolhendo entre peças de cilindro de motocicleta OEM e de reposição

Os cilindros OEM são fabricados com as mesmas especificações da peça original e se ajustam e funcionam exatamente conforme projetado. Para motocicletas de produção atual ainda sob garantia ou para motos de alto desempenho onde as tolerâncias são restritas, o OEM é a escolha mais segura. A principal desvantagem é o preço – os cilindros OEM podem ser significativamente mais caros do que as alternativas de reposição e, para modelos mais antigos ou descontinuados, as peças OEM podem não estar mais disponíveis.

Cilindros e kits de pistão de reposição de fornecedores confiáveis ​​de peças para esportes motorizados são uma alternativa bem estabelecida e cobrem uma ampla gama de motocicletas. Para muitas bicicletas off-road e suburbanas comuns de cilindro único, os kits de pistão de reposição incluem o pistão, os anéis, o pino de pulso, os anéis de retenção e, às vezes, o cilindro – a um preço significativamente mais baixo do que o OEM. A qualidade varia entre as marcas de reposição, por isso vale a pena verificar se o fornecedor tem um histórico com seu motor específico antes de se comprometer com a compra.

Uma observação prática: ao solicitar um cilindro de reposição, verifique o diâmetro do furo, o padrão do furo do pino e o layout da porta em relação ao original - especialmente em motocicletas mais antigas ou menos comuns, onde podem ter existido múltiplas variantes de produção. Usar o número da peça OEM como referência ao fazer pedidos de reposição garante que você receba uma substituição direta em vez de uma peça próxima, mas não totalmente compatível.
